Wie entwirft man mit Keramik ausgekleidete Strukturen für Hochofen-PCI-Kohleinjektionsleitungen?

Hochofen-Pulverkohle-Injektionssysteme (PCI) erfordern einen konsistenten, störungsfreien Materialtransport für normale Schmelzabläufe. Im Inneren der Rohrleitung bewegen sich feine Kohlepartikel mit hoher Strömungsgeschwindigkeit und treffen über lange Betriebsstunden immer wieder auf die Innenwand. Auch wenn sich pulverisierte Kohle im Vergleich zu hartem Mineralerz weich anfühlt, führt eine längere pneumatische Förderung zu einem allmählichen Verschleiß der Rohrkomponenten. Rohrbögen, bei denen sich die Strömungsrichtung ändert, erleiden den größten Schaden.

Anlagenbetreiber stoßen häufig auf diese praktischen Probleme:

· Schwere Materialerosion an Ellbogenabschnitten

· Progressive Wandverdünnung an lokalen Rohrsegmenten

· Unerwartete Pipeline-Leckagen, die zu ungeplanten Ausfallzeiten führen

· Häufiger Teileaustausch bei stark verschlissenen Rohrabschnitten

Um diese Schwachstellen anzugehen, ist eine verschleißfeste Keramikauskleidung zu einer gängigen Schutzoption für Bereiche mit hohem Verschleiß in PCI-Pipelines geworden. Das bloße Anbringen von Keramikfliesen an der Rohrinnenseite führt jedoch nicht zu der erwarteten Lebensdauer. Ingenieure müssen Auskleidungslayouts auf der Grundlage realer Verschleißmuster entlang des gesamten Förderkreislaufs anpassen.

Welche Auslöser verschleißen an Hochofen-PCI-Pipelines?

Rohrschäden sind selten auf den Luftstrom selbst zurückzuführen. Die eigentliche Antriebskraft liegt in den festen Kohlepartikeln, die im Luftstrom mitgeführt werden. Bei hoher Förderleistung:

· Feste Partikel schlagen immer wieder gegen die Rohrinnenoberflächen

· Feine Kohlekörner erzeugen anhaltenden Gleitabrieb.

· Durch die Strömungsumlenkung entstehen konzentrierte Erosionsflecken.

Der Verschleißgrad wird durch mehrere Feldvariablen gesteuert: Kohlepartikelgröße, tatsächliche Fördergeschwindigkeit, Systemarbeitsdruck, Strömungsstabilität und geometrische Anordnung der Rohre. Da sich die Arbeitsbedingungen von Rohrsegment zu Rohrsegment unterscheiden, kann eine einheitliche Auskleidungslösung nicht im gesamten PCI-Netzwerk gut funktionieren.

Bemerkenswerte Zonen mit hohem Verschleiß an Kohleinjektionspipelines

Verschleißschäden breiten sich nicht gleichmäßig über die gesamte Rohrlänge aus; es konzentriert sich auf mehrere typische Positionen.

1. Rohrbögen und Rohrbögen

Als häufigster Fehlerort ragen Kniestücke heraus. Wenn pulverisierte Kohle ihre Richtung ändert, bewegen sich die Partikel aufgrund der Trägheit weiter vorwärts und prallen auf den äußeren Bogen der Kurven. Dieser konzentrierte Aufprall führt dazu, dass Rohrbögen viel schneller beschädigt werden als gerade Rohrstrecken.

2. Reduzierstücke und Durchmesser-Übergangsverbindungen

Plötzliche Rohrgrößenveränderungen stören den Luftstrom und verändern die Partikelverteilung. Hier entsteht eine turbulente Strömung, die zu einer ungleichmäßigen Materialabtragung führt. Ohne angemessenen Verschleißschutz werden Reduzierstücke zu Schwachstellen, die regelmäßig überprüft und gewartet werden müssen.

3. Zufuhreinlässe und Hochgeschwindigkeitsrohrsegmente

An Einspeisestellen und Abschnitten mit erhöhter Strömungsgeschwindigkeit steigt die Partikelkollisionshäufigkeit stark an. Diesen Stellen sollte bei der Verschleißschutzplanung besondere Aufmerksamkeit gewidmet werden.

Praktisches, mit Keramik ausgekleidetes Strukturdesign für verschiedene Rohrabschnitte

Anlagenkäufer und Projektingenieure sollten die Auskleidungsformen an die örtlichen Arbeitsbedingungen anpassen, anstatt überall identische Auskleidungen anzubringen.

Gerade Rohrsegmente

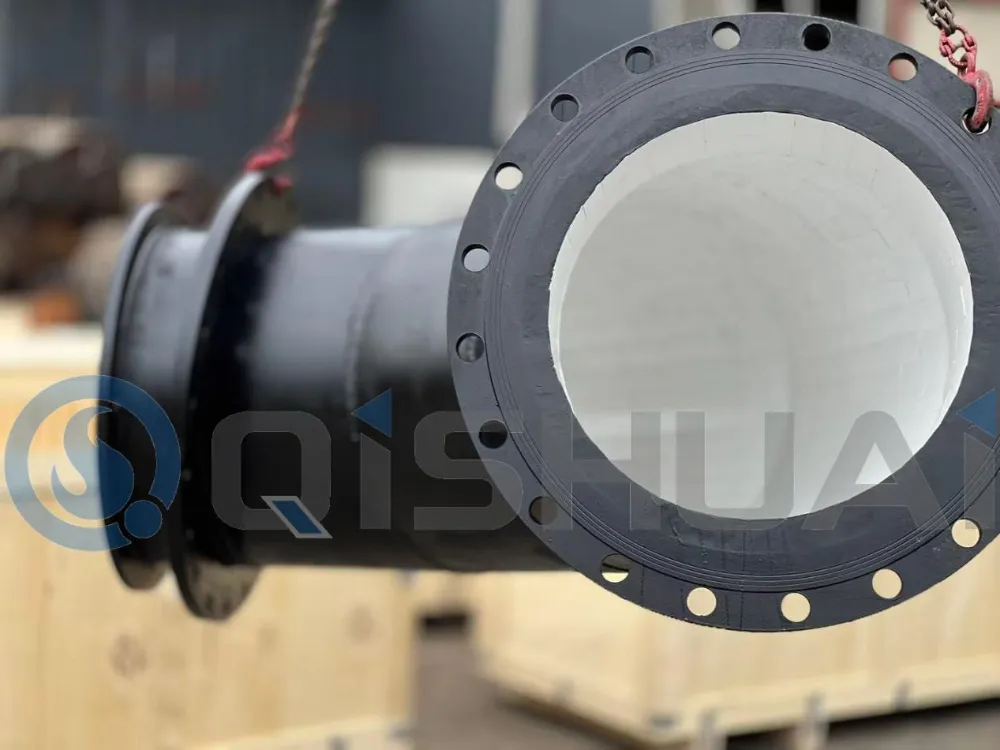

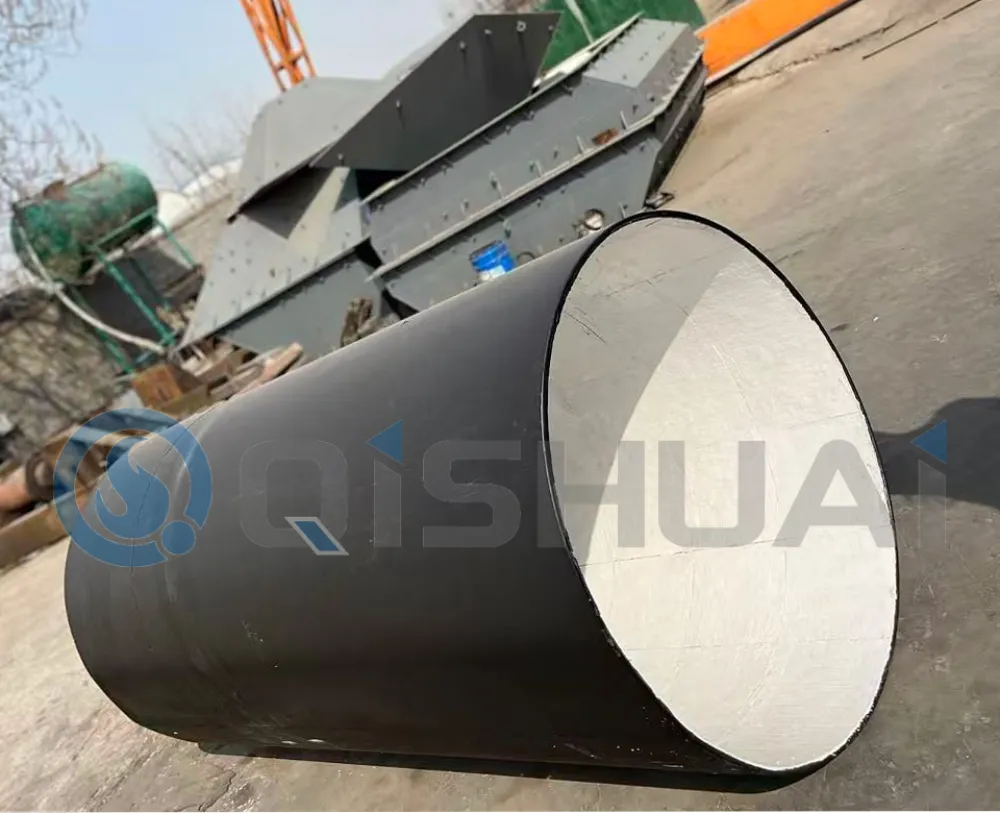

Gerade Rohrleitungsabschnitte weisen meist eine gleichmäßige Gleitreibung auf. Für diese Abschnitte eignen sich integrierte Aluminiumoxid-Keramikhülsen oder vorgefertigte, mit Keramik ausgekleidete Rohre. Dieser Aufbau sorgt für eine durchgehend verschleißfeste Innenoberfläche, sorgt für einen reibungslosen Materialfluss und verlangsamt den Wandabrieb für einen langfristigen Pulvertransport. Shandong Qishuai Wear Resistance Equipment Co., Ltd. liefert komplette Sätze von Verbundrohrserien, die gerade Strecken, Bögen und Übergangsstücke für PCI-Systemnachrüstungen und Neubauprojekte abdecken.

Ellenbogen- und Biegeabschnitte

Bögen halten kombinierten Stoß- und Reibungsbelastungen stärker stand als gerade Rohre, daher ist eine Verstärkung unerlässlich. Zu den vor Ort bewährten Optionen gehören geteilte Keramikhülsen, vorgefertigte, mit Keramik ausgekleidete Winkelstücke und lokal verdickte Keramikverschleißzonen. Für Einsatzorte mit besonders starker Partikelbelastung können Produkte aus der Gummi-Keramik-Verbundserie ausgewählt werden, um Stöße zu absorbieren und das Risiko von Keramiksplittern zu verringern. Unser Produktportfolio umfasst auch die Chromcarbid-Auftragsschweißserie für alternative Verschleißschutzlösungen unter besonderen Arbeitsszenarien, während die Siliciumcarbid-Keramikserie für den kombinierten Einsatz bei extremer Korrosion und Abrieb als alternative Materialauswahl in Betracht gezogen werden kann.

Reduzier- und Übergangssegmente

Neben der Verschleißfestigkeit müssen Reduzierstücke einen gleichmäßigen Materialübergang gewährleisten. Achten Sie bei der Gestaltung der Keramikauskleidung für diese Teile auf sanfte Übergänge der Innenkonturen, vermeiden Sie abrupte Strömungswegänderungen und reduzieren Sie turbulente Wirbel. Zusammengesetzte segmentierte Keramikkomponenten passen in den meisten Fällen besser zu komplexen Reduzierstückgeometrien als monolithische Auskleidungen.

So wählen Sie die geeignete Keramiksorte für den PCI-Pipeline-Service aus

Die Materialauswahl hängt von der Verschleißintensität vor Ort und den erwarteten Betriebszyklen ab.

Auskleidung aus 92 % Aluminiumoxid-Keramikeignet sich für den allgemeinen Transport von Kohlenstaub mit mäßigem Abrieb. Es bietet ein ausgewogenes Verhältnis zwischen angemessener Verschleißfestigkeit und Projektbudget für gängige PCI-Arbeitsbedingungen.

Auskleidung aus 95 % Aluminiumoxid-Keramikeignet sich für eine ununterbrochene Langzeitproduktion mit höheren Verschleißanforderungen. Es zeichnet sich durch eine höhere Materialdichte, eine bessere Abriebfestigkeit und längere Betriebszyklen aus und wird in vielen Kohleinjektionsprojekten für Hochöfen mit großer Kapazität eingesetzt.

Gummi-Keramik-Verbundstruktur Empfohlen für Situationen mit starkem Partikelaufprall, hoher Strömungsgeschwindigkeit und mechanischen Stoßbelastungen. Die Gummischicht auf der Rückseite leitet die Aufprallkräfte ab und verringert das Risiko von Keramiksplittern.

Hilfspipeline-Optimierungen zur Verlangsamung der Komponentenverschlechterung

Die Keramikauskleidung ist eher eine Schlüsselmaßnahme als die Gesamtlösung. Auch die Gesamtrohranordnung hat Einfluss auf die tatsächliche Lebensdauer.

Verwalten Sie die Fördergeschwindigkeit vernünftig. Eine höhere Strömungsgeschwindigkeit verstärkt die Aufprallenergie der Partikel. Die Systemabstimmung sollte eine stabile Kohleförderung gewährleisten, ohne unnötig hohe Geschwindigkeiten anzustreben.

Nehmen Sie eine Ellenbogenanordnung mit großem Radius an. Ein großer Biegeradius erleichtert den Aufprall scharfer Partikel, unterdrückt Turbulenzen und mildert konzentriertes lokales Scheuern.

Minimieren Sie unnötige Strömungsstörungen. Vermeiden Sie abrupte Durchmesseränderungen, scharfe Biegungen mit kurzem Radius und schlecht ausgerichtete Rohrverbindungen, damit sich die Verschleißlast gleichmäßiger verteilt.

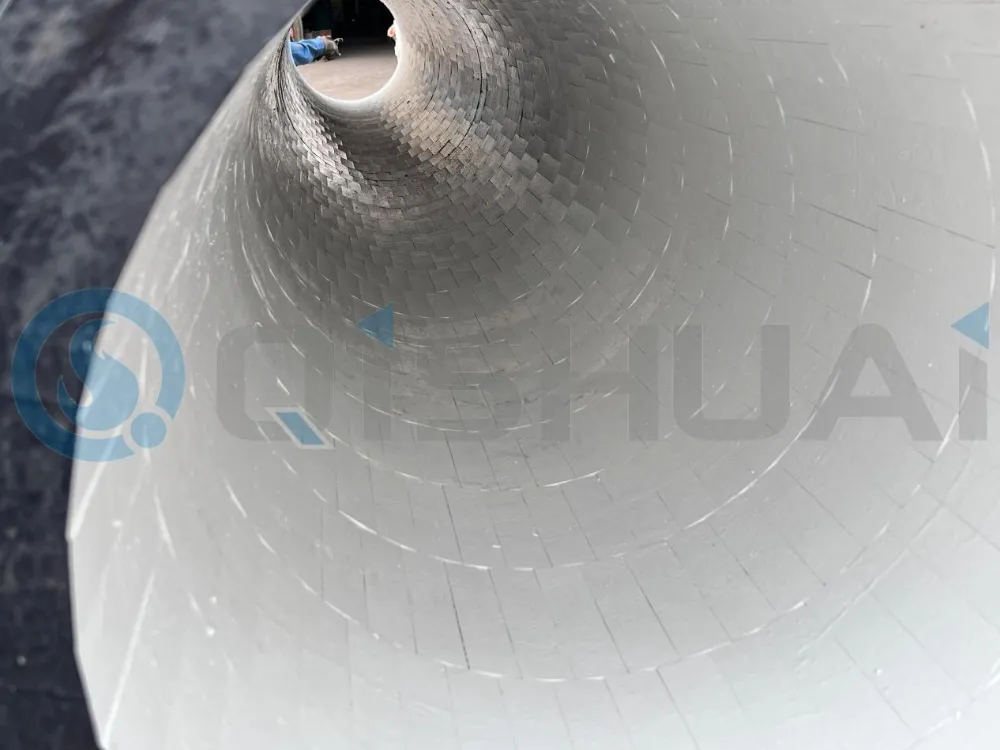

Standardisieren Sie die Installationsverfahren vor Ort. Selbst hochwertige Keramikkomponenten fallen bei schlechter Passqualität vorzeitig aus. Die Oberflächenbehandlung des Stahlsubstrats, das Auftragen des Klebstoffs, die Ausrichtung der Keramikfliesen und die Kontrolle des Fugenspalts sind von großer Bedeutung. Eine glatte Innenfläche hilft, zusätzlichen, durch Turbulenzen ausgelösten Sekundärabrieb zu verhindern.

Wird die Keramikauskleidung den Verschleiß der PCI-Pipeline vollständig stoppen?

Eine Keramikauskleidung verlangsamt den Rohrverschleiß erheblich, kann den Verschleiß jedoch nicht vollständig beseitigen. Die tatsächliche Serviceleistung hängt von den Eigenschaften des Kohlematerials, den tatsächlichen Förderparametern, dem Pipeline-Layout und der Ausführungsqualität der Feldinstallation ab. Der Kernwert der Keramikauskleidung liegt in der Verlängerung der Wartungsintervalle und der Verringerung der Häufigkeit des Austauschs von Komponenten für Hochofen-PCI-Schaltkreise.

Letzte Gedanken

Der rationelle Entwurf einer mit Keramik ausgekleideten Struktur für Kohleinjektionsleitungen im Hochofen beginnt mit der Ermittlung, wo und wie Verschleiß auftritt. Gerade Rohrabschnitte basieren auf durchgehenden Aluminiumoxid-Keramikhülsen. Ellbogen erfordern einen verstärkten Aufprallschutz; Übergangsreduzierer benötigen Auskleidungsstrukturen, die einen stabilen Materialübergang gewährleisten.

Beschaffungsingenieure können Keramiklösungen auf Aluminiumoxidbasis zusammen mit alternativen Optionen bewerten, einschließlich der Chromkarbid-Auftragsschweißserie, der Gummikeramik-Verbundserie und der Verbundrohrserie entsprechend den Standortparametern. Durch die Kombination geeigneter Auskleidungshardware mit optimiertem Rohrleitungslayout können PCI-Anlagen eine längere Lebensdauer der Komponenten, weniger Produktionsunterbrechungen und einen stabileren Hochofenbetrieb erreichen.

Anstatt einfach dickere Keramikfliesen zu spezifizieren, ist es sinnvoller, Auskleidungsschemata auf der Grundlage realer Arbeitsbedingungen bei der Kohleförderung anzupassen. Wenn Sie verschleißfeste Rohrkomponenten für Hochofen-PCI-Modernisierungs- oder Neubauprojekte beschaffen, senden Sie gerne eine E-Mail an unser Team von Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Teilen Sie uns Ihre Pipeline-Abmessungen, Kohlequalitätsparameter und Betriebsbedingungen mit und wir erarbeiten gezielte Produktvorschläge für Ihr Projekt.
